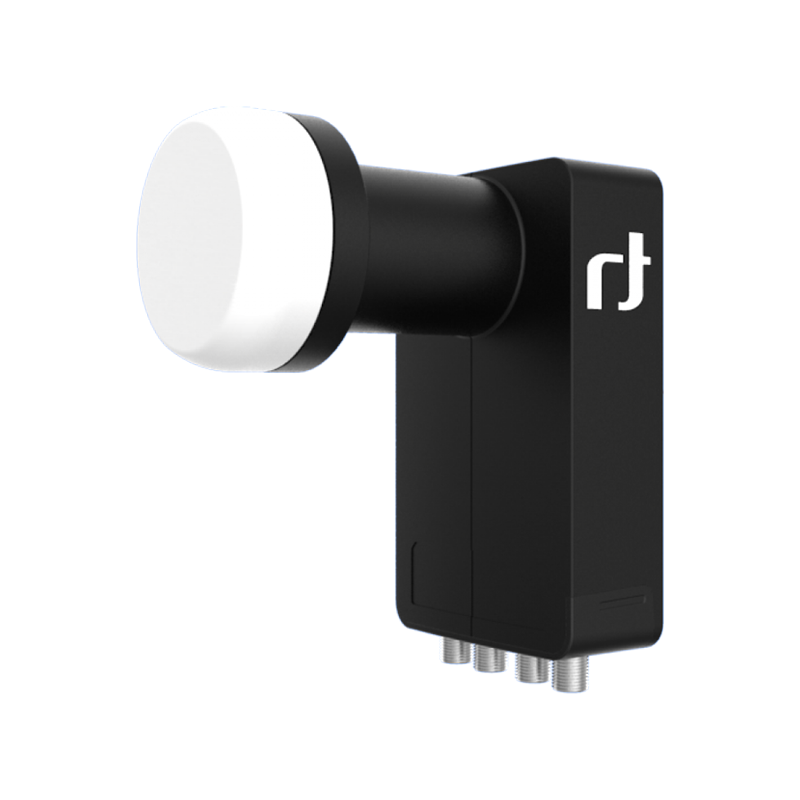

LNB quad INVERTO ULTRA HD z ojačevalcem

LNB omogoča sprejem signalov z enega satelita in njihovo distribucijo na največ štiri sprejemnike z enim sprejemnikom (ali dvema sprejemnikoma z dvojnim sprejemnikom) in je pripravljen na oddaje visoke ločljivosti. Ta LNB je zasnovan tako, da ustreza strogim specifikacijam in je izdelan po najvišjih industrijskih standardih kakovosti, idealna rešitev za sprejem satelitskih oddaj po Evropi.

Tehnične lastnosti:

• Nizkopasovno vhodno frekvenčno območje: 10,7 GHz ~ 11,7 GHz
• Nizkopasovno izhodno frekvenčno območje: 950 MHz ~ 1950 MHz
• Nizkopasovna LO frekvenca: 9,75 GHz
• Visokopasovno vhodno frekvenčno območje: 11,7 GHz ~ 12,75 GHz
• Visokopasovno izhodno frekvenčno območje: 1100 ~ 2150 MHz
• Visokopasovna LO frekvenca: 10,6 GHz
• Število hrupa : 0,2 dB tip. (Največ 0,7 dB)
• LO temperaturni zamik: ± 3,0 MHz max.
• LO začetna natančnost: ± 1,0 MHz max.
• LO fazni šum @ 10 kHz: -90 dBc / Hz
• Dobiček pri konverziji: 60 dB min.
• Povečajte valovanje (pasovna širina nad 26 MHz) ± 0,75 dB
• Spreminjanje ojačanja (v celotnem pasu) ± 4 dB maks.
• Stiskalna točka 1 dB (@ izhod) 0,0 dBm min.
• Krmilni signal Ca (V): 11,0 V ~ 14,0 V
• Krmilni signal Cb (H): 16,0 V ~ 20,0 V
• Krmilni signal Cc (preklop pasu): 22 kHz ± 4 kHz, 0,4 V - 0,8 V pp
• Trenutna poraba: 200 mA maks. (11 V ~ ~ 20 V DC)
• Delovna temperatura: -30 ° C ~ +60 ° C
• Izhodna impedanca: 75 Ω (tip F)
• Tip izhodnega priključka: F-tip (ženski)
• Teža: 344 g
