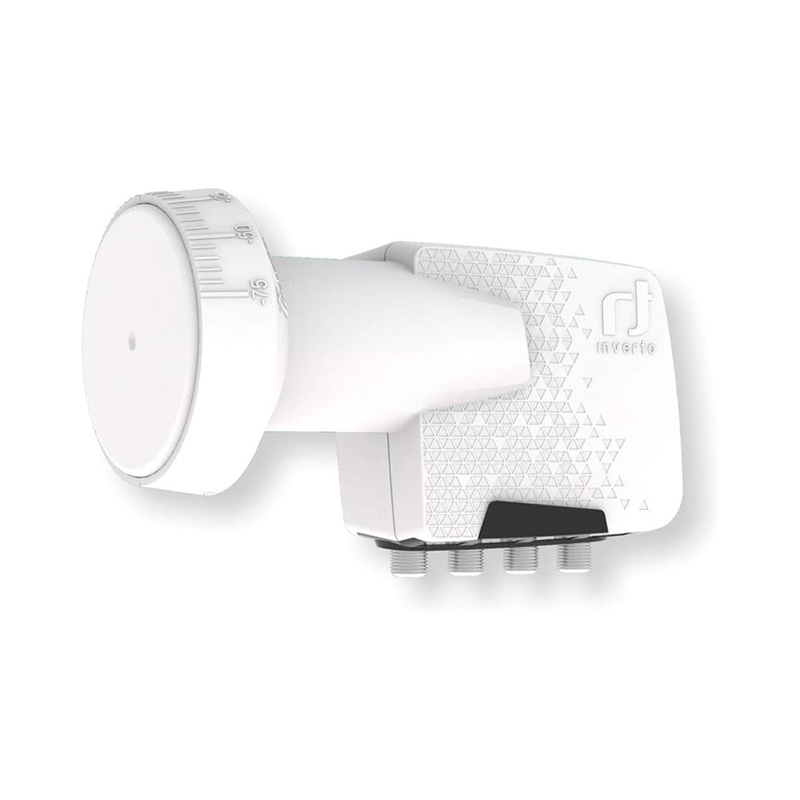

LNB quad INVERTO Home Pro 40mm PLL

LNB quad Home Pro 40mm PPL. Omogoča sprejem satelitske televizije z enega satelita in njeno distribucijo na štiri sprejemnike Set-top box.



LNB quad Home Pro 40mm PPL. Omogoča sprejem satelitske televizije z enega satelita in njeno distribucijo na štiri sprejemnike Set-top box.

Tehnične lastnosti:

• Vhodno frekvenčno območje: 10,7 GHz ~ 12,75 GHz
• Izhodno frekvenčno območje: 950 MHz ~ 2150 MHz
• Nizkopasovna LO frekvenca: 9,75 GHz
• LO frekvenca visokega pasu: 10,6 GHz
• Raven šuma: 0,3 dB tip. (največ 0,7 dB)
• Natančnost frekvence LO pri 25 °C: ±500 kHz maks.
• LO temperaturni premik: ±1,0 MHz maks.
• LO fazni šum pri 10 kHz: -80 dBc/Hz maks.
• Dobitek konverzije: 55 dB min.
• Valovitost ojačanja (nad pasovno širino 26 MHz):±0,75 dB
• Sprememba ojačanja (čez polni pas): ±4 dB
• Intermodulacija 3. reda - ICP3: 10 dBm min.
• 1 dB kompresijska točka (@ izhod): 0 dBm min.
• Navzkrižna polarizacijska izolacija: 22 dB min.
• Kontrolni signal Ca (V): 11,0 V ~ 14,0 V
• Krmilni signal Cb (H): 16,0 V ~ 20,0 V
• Kontrolni signal Cc (preklapljanje pasov): 22 kHz ±4 kHz, 0,4 V ~ 0,8 V pp
• Izhodni VSWR: 2,5 : 1
• Poraba energije: 120 mA
• Delovna temperatura: -30 °C ~ +60 °C
• Izhodna impedanca: 75 Ω
• Vrsta izhodnega priključka: F-tip (ženski)
• Teža: 221 g
