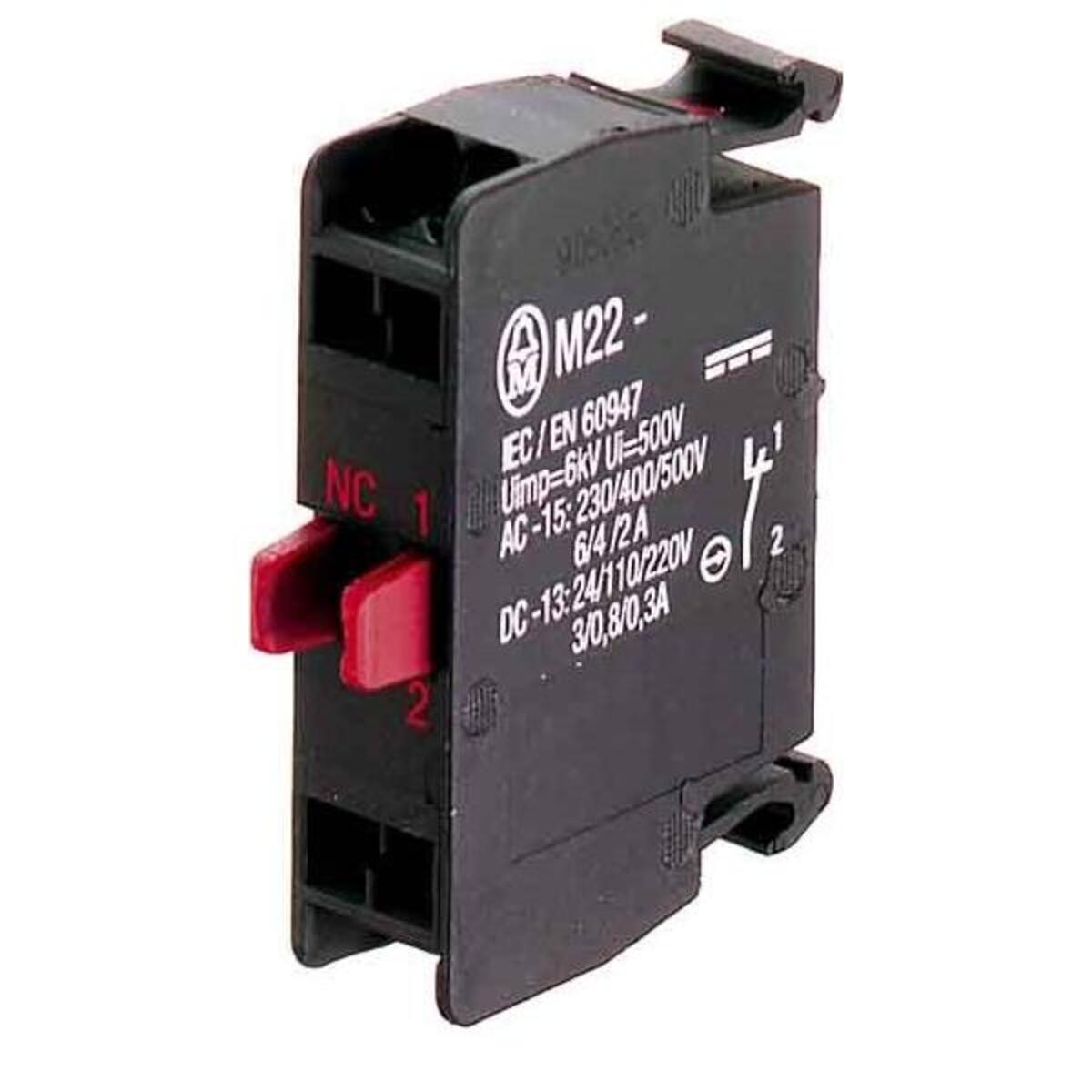

Kontaktni element Eaton M22-CK01
Eaton kontaktni element M22-CK01
Proizvajalec: Eaton
Oznake: Kontaktni element 1NC, sprednji
Tip: M22-CK01
Število kontaktov kot kontaktov NC: 1
Napredovani delovni tok Ie pri AC-15, 230 V: 6 A
Načrt električnega priključka: Priključek z vzmetno kletko
Način izvedbe: priključen in integriran
Tip montaže: sprednja montaža
Vtičnica: brezEaton kontaktni element M22-CK01: Dodatni podatkiKontaktni element, Standard/odobritev: UL/CSA, IEC, Velikost: NZM1/2/3/4, Tehnika priključka: Kletka s sponko, Montaža: Kontaktni sklop Ö = NC kontakt: 1 Ö, Kontaktni sklop Opomba: = Varnostna funkcija, s pozitivnim odpiranjem v skladu z IEC/EN 60947-5-1, premikanje upravljalnega elementa in pogonska sila v skladu z DIN EN 60947-5-1, K.5 .4.1 Hod pozitivnega odpiranja: mm 4,8, največji hod: mm 5,7, najmanjša sila za pozitivno odpiranje: N 15, stopnja zaščite: IP20, priključitev na SmartWire-DT: ne, vrsta priključka: enojni kontakt, opis pomožnega sprožilnega stikala HIA: Splošna signalizacija izklopa + pri izklopu z napetostnim sprožilcem, preobremenitvenim sprožilcem, kratkostičnim sprožilcem in pri uporabi sprožilca zaradi preostalega toka, Uporaba z odklopnikom velikosti NZM1, 2, 3: v odklopnik se lahko vpne eno pomožno stikalo za izklop, Uporaba z odklopnikom velikosti NZM4: v odklopnik se lahko vpneta do dve pomožni stikali za izklop, Možna je vsaka kombinacija vrst pomožnih stikal, Ne v kombinaciji s stikalnim odklopnikom PN, Oznaka na stikalu: HIA, Oznaka v bloku RCD: HIAFI, Pri uporabi izklopnega pomožnega stikala v bloku RCD deluje kontakt NC kot kontakt NO in kontakt NO kot kontakt NC, Opis standardnega pomožnega stikala HIN: Stikala z glavnimi kontakti. Izvaja naloge signalizacije in blokiranja., Uporaba z odklopnikom velikosti NZM1: eno standardno pomožno stikalo se lahko vpne v odklopnik., Uporaba z odklopnikom velikosti NZM2: do dve standardni pomožni stikali se lahko vpneta v odklopnik., Uporaba z odklopnikom velikosti NZM3, 4: do tri standardna pomožna stikala se lahko vpnejo v odklopnik., Možna je poljubna kombinacija tipov pomožnih stikal., Oznaka na stikalu: HIN. EAN: 4015082163853
Priloženo z: Eaton (Moeller) kontaktni element 1NC, spredaj M22-CK01, enota pakiranja: 1 kos, EAN: 4015082163853
Slika je podobna.
Upoštevajte tehnične podatke in EAN izdelka.
