Eaton kontaktni element M22-CK11
Eaton kontaktni element M22-CK11
Proizvajalec: Eaton
Oznake: Kontaktni element 1S,1Ö Sprednji
Tip: M22-CK11
Število kontaktov kot NO kontakt: 1
Število kontaktov kot NC kontakt: 1
Napredni delovni tok Ie pri AC-15, 230 V: 6 A
Načrt električnega priključka: Priključek z vzmetno kletko
Način izvedbe: priključen in integriran
Tip montaže: sprednja montaža
Vtičnica: brezEaton kontaktni element M22-CK11: dodatne informacijeKontaktni element, Standard/odobritev: UL/CSA, IEC, Velikost: NZM1/2/3/4, Tehnika priključka: Kletka s sponko, Montaža: Kontaktna sponka je registrirana blagovna znamka podjetja Wago Kontakttechnik GmbH, Minden, konfiguracija kontaktov S = NO kontakt: 1 S, konfiguracija kontaktov O = NC kontakt: 1 O, konfiguracija kontaktov Opomba: = varnostna funkcija, s pozitivnim odpiranjem po IEC/EN 60947-5-1, premik delovanja elementa in sila delovanja po DIN EN 60947-5-1, K.5 .4.1 Hod pozitivnega odpiranja: mm 4,8, največji hod: mm 5,7, najmanjša sila za pozitivno odpiranje: N 20, stopnja zaščite: IP20, povezava s SmartWire-DT: ne, vrsta povezave: dvojni kontakt, opis pomožnega sprožilnega stikala HIA: Splošna signalizacija izklopa + pri izklopu z napetostnim sprožilnikom, preobremenitvenim sprožilnikom, kratkostičnim sprožilnikom in pri uporabi sprožilnika zaradi preostalega toka, Uporaba z odklopnikom velikosti NZM1, 2, 3: v odklopnik se lahko vpne eno pomožno stikalo za izklop, Uporaba z odklopnikom velikosti NZM4: v odklopnik se lahko vpneta do dve pomožni stikali za izklop, Možna je vsaka kombinacija vrst pomožnih stikal, Ne v kombinaciji s stikalnim odklopnikom PN, Oznaka na stikalu: HIA, Oznaka v bloku RCD: HIAFI, Pri uporabi izklopnega pomožnega stikala v bloku RCD deluje kontakt NC kot kontakt NO in kontakt NO kot kontakt NC, Opis standardnega pomožnega stikala HIN: Stikala z glavnimi kontakti. Izvaja naloge signalizacije in blokiranja., Uporaba z odklopnikom velikosti NZM1: eno standardno pomožno stikalo se lahko vpne v odklopnik., Uporaba z odklopnikom velikosti NZM2: do dve standardni pomožni stikali se lahko vpneta v odklopnik., Uporaba z odklopnikom velikosti NZM3, 4: do tri standardna pomožna stikala se lahko vpnejo v odklopnik., Možna je poljubna kombinacija tipov pomožnih stikal., Oznaka na stikalu: HIN. EAN: 4015081075379
Priloženo z: Eaton (Moeller) kontaktni element 1S,1Ö spredaj M22-CK11, enota pakiranja: 1 kos, EAN: 4015081075379

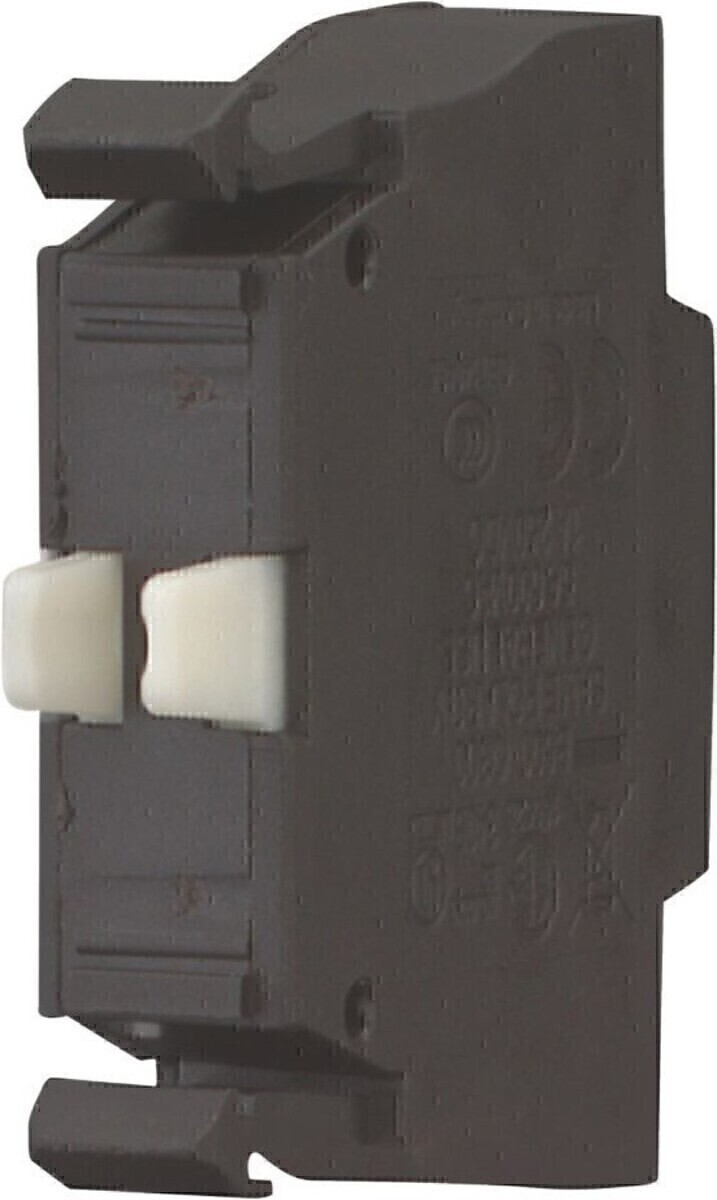

Slika je podobna.
Upoštevajte tehnične podatke in EAN izdelka.
